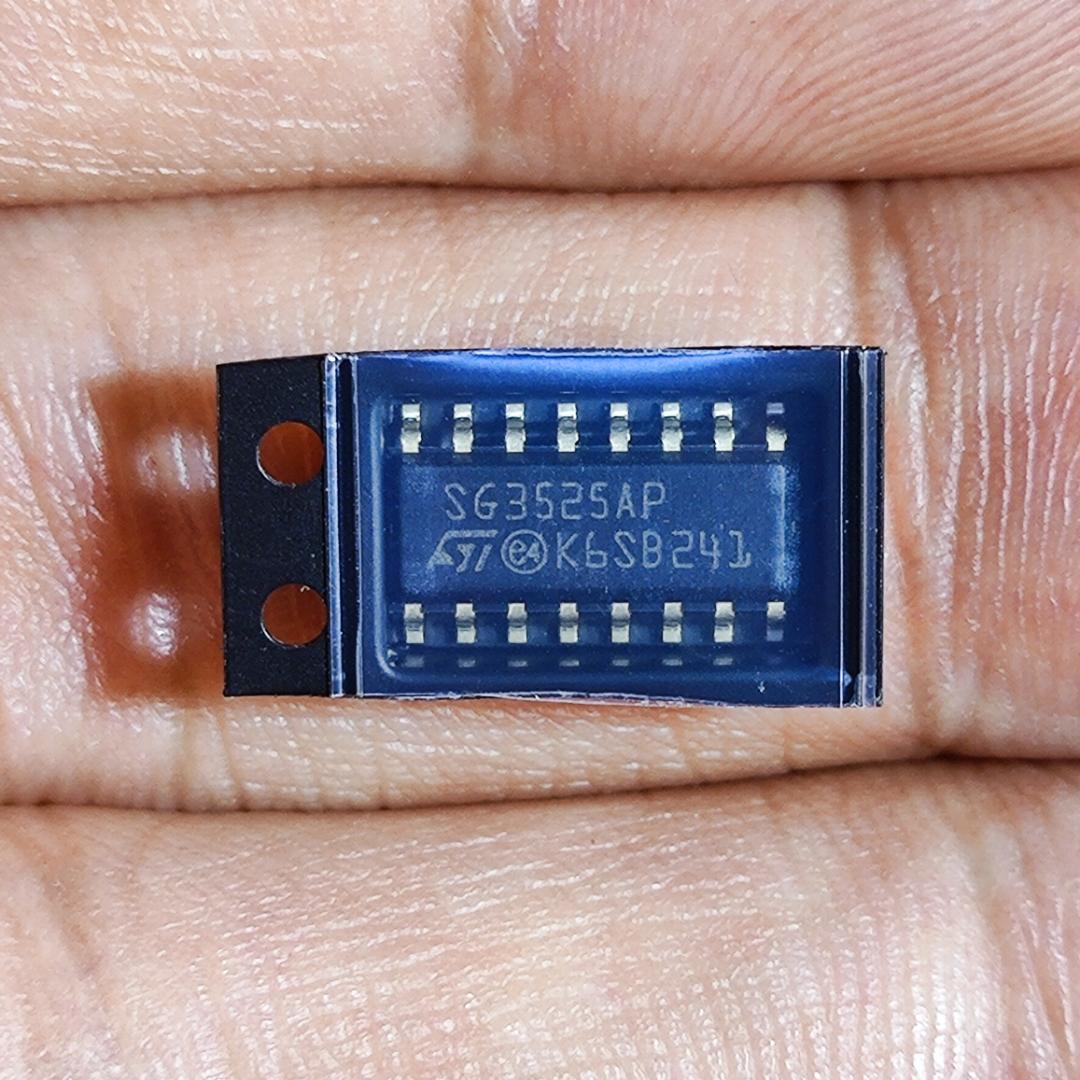

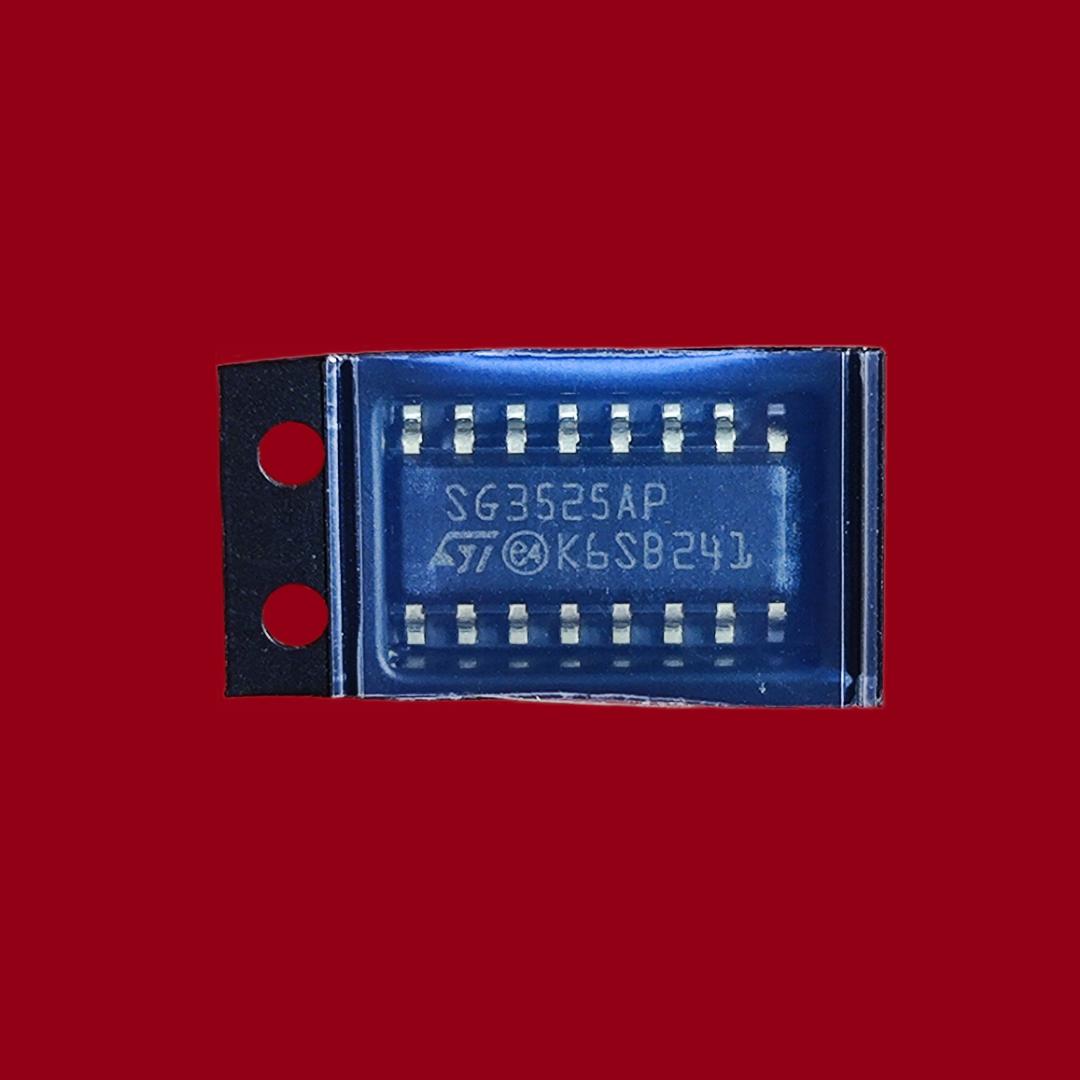

SG3525AP SOP-16 Original ST merupakan pengendali PWM berfrekuensi tetap untuk berbagai jenis catu daya switching. Chip ini meningkatkan performa sekaligus mengurangi jumlah komponen eksternal.
Referensi internal 5,1 V presisi ±1% menjaga akurasi regulasi tetap tinggi. Selain itu, rentang common-mode error amplifier mencakup tegangan referensi sehingga tidak memerlukan resistor tambahan.
Input sinkronisasi memungkinkan beberapa unit bekerja serempak atau mengikuti clock eksternal. Kemudian, satu resistor antara pin CT dan discharge memberi pengaturan dead time luas. Oleh sebab itu, fleksibilitas desain meningkat.
Rangkaian soft-start internal hanya membutuhkan satu kapasitor eksternal. Karena itu, start sistem menjadi lebih halus dan aman.
Pin shutdown mengendalikan soft-start dan output secara langsung. Selanjutnya, sistem dapat melakukan shutdown instan atau restart bertahap sesuai kebutuhan.
Fitur undervoltage lockout menjaga output tetap OFF saat tegangan input terlalu rendah. Selain itu, histeresis sekitar 500 mV mencegah jitter saat kondisi batas.
Latch setelah komparator memastikan output tetap OFF hingga siklus PWM berikutnya selesai. Kemudian, latch reset kembali pada setiap pulsa clock.
Tahap output totem-pole mampu source atau sink arus lebih dari 200 mA. Karena itu, SG3525AP dapat menggerakkan driver MOSFET atau transistor daya secara langsung.
